02S404型柔性防水套管-不銹鋼安裝說明
1、本產品尺寸均以毫米來計。
2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑很小應比翼環直徑（ D6 ） 200mm
6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
產品名稱：02S404柔性防水套管-不銹鋼
別 名：防水套管，柔性防水套管，02S404防水套管
口徑規格：【DN50mm-DN3200mm】
產品顏色：天藍色、紅色（實物顏色見產品展示圖片）
適用范圍：【鋼管、PP管等】
產品標準：02S404（圖集號）
認 證：9001-2001
產品等級：A級，
工作溫度：-20度至80度（還可加工整體304、316、316L不銹鋼）
在線咨詢
購買熱線： 021-622-00727
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵，做法見防水套管圖集;柔性防水套管(A型)安裝圖。
2、柔性防水套管填料材料：瀝青麻絲、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接結構尺寸公差與形位公差按照J(rèn)B/T5000.3-1998執行。焊接采用手工電弧焊，焊條型號E4303，牌號J422。焊縫坡口得基本形狀于尺寸按照GB985-88執行。
5、當柔性防水套管采用卷制成型時，周長允許偏差為：D2 ≤600，D2>600±0.0035D2。
6、穿墻處混凝土墻壁厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
7、柔性防水套管套管的重量以L=300計算，如墻厚大于300時，應另行計算。
8、柔性防水套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆筑范圍應比翼環直徑(D5)大200，而且必須將套管一次澆筑于內墻。
使用工程：水池水庫，衛生間，地源熱泵項目管道穿底板防水套管應用，管道（循環水，天然氣，煤氣等）穿墻工程項目，樓層過管道預埋處理裝置，地下防水工程，液化場地下結構抗震工程等等
產品介紹：不銹鋼02S404柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件。不銹鋼02S404柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；不銹鋼02S404柔性防水套管一般用于水池或穿內墻。
上海駱盈向泰興濱江污水處理廠供應的防水套管項目介紹：泰興經濟開發區重要環境基礎設施，也是該市創建~~模范城市和~生態市的重點工程和水污染物減排工程的泰興市濱江污水處理總廠二期二階段4萬噸/日擴建工程正式投入建設。該項目位于泰興經濟開發區，建設規模4萬噸/日，總投資1.1億元，預計建設工期18個月。建成后濱江污水處理總廠總處理能力將達到11萬噸/日，可在較長時期內滿足經濟開發區工業廢水和城區生活污水處理需求。
泰興市濱江污水處理總廠始建于1992年，1999年6月正式開工建設10萬噸 /日規模的污水處理項目的一期工程(3萬噸/日)，2001年6月投入運行，同年11月1日通過省~廳的驗收。項目占地104畝，綠化面積40%，總投資912l萬元。 2002年通過IS014001，2003年獲得~~總局頒發的~設施市場營運化綠證?，F(xiàn)為江蘇省環境教育基地、南京理工大學和泰州職業技術學院的教學實習基地。
該項目由同濟大學規劃設計總院和中國市政工程華北設計院承擔工藝和工程設計，采用了A2O和PACT系統的處理工藝技術流程。主要設備由西班牙貝考克斯(BEKOX)公司提供，美國USF公司負責設備和工藝安裝調試。其中物化系統主要有細格柵、調節池、提升泵房、鐵還原池、反應沉淀池、投藥間。生化系統主要有厭氧池、兼氧池、好氧池、活性炭投加系統、高壓風機房、污泥回流泵房、很終沉淀池和出水泵站，污泥脫水系統包括污泥儲池和脫水機房同時配套工程有中控樓、化驗樓和高壓配電房。
泰興市濱江污水處理總廠目前主要接納處理泰興經濟開發區內各化工企業的工業廢水及生活污水 (各企業廢水必須進行預處理達三級標準)。污水經我廠污水處理系統處理后達規定的排放標準后排入長江。這么做才是一個大的企業所應該承擔的社會責任，努力擴大規模發展經濟的同時不忘對環境的保護，這樣的企業才能順民意，齊人心，才會得到廣大人民群眾的支持。

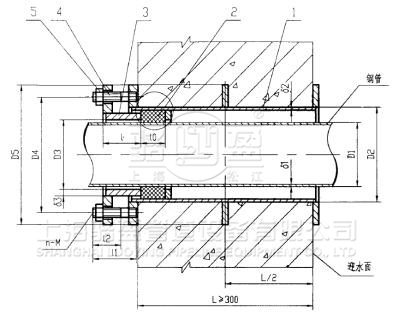

請點擊圖片看大圖
| 序號No. | 名稱Name | 數量Quantity | 材料Material |
| 1 | 本體Body | 1 | 304,316 |
| 2 | 密封圈Sealing ring | 1或2 | 橡膠 |
| 3 | 壓蓋Cover | 1 | 304,316 |
| 4 | 螺母Nut | n | 304,316 |
| 5 | 螺柱bolt | n | 304,316 |
請點擊圖片看大圖
| 名 稱 | 柔性防水套管 | ||
| 型 號 | 全長 | S312 | 02S404 |
| 公稱通徑 | 翼環直徑 | 翼環直徑 | |
| 50 | 380 | 177 | 200 |
| 65 | 380 | 190 | 220 |
| 80 | 384 | 217 | 235 |
| 100 | 384 | 236 | 255 |
| 125 | 386 | 257 | 290 |
| 150 | 386 | 280 | 315 |
| 200 | 386 | 350 | 375 |
| 250 | 388 | 402 | 435 |
| 300 | 388 | 462 | 495 |
| 350 | 392 | 511 | 545 |
| 400 | 392 | 565 | 600 |
| 450 | 394 | 615 | 650 |
| 500 | 394 | 673 | 705 |
| 600 | 407 | 787 | 820 |
| 700 | 409 | 877 | 910 |
| 800 | 411 | 987 | 1020 |
| 900 | 413 | 1087 | 1120 |
| 1000 | 415 | 1187 | 1220 |
| 1200 | 416 | 1390 | 1423 |
| 1400 | 417 | 1590 | 1623 |
