BYZMF型煤粉管道新型三向波紋補償器在管道(煙、風管道)中間設置的、能補償管道軸向的熱脹冷縮量并保持管道密封性的裝置。由于它作為一種能自由伸縮的彈性補償元件，已廣泛應用在化工、冶金、核能等部門。

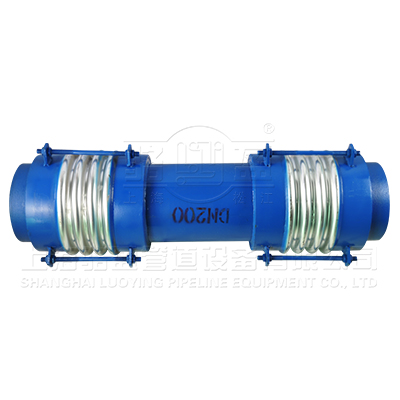

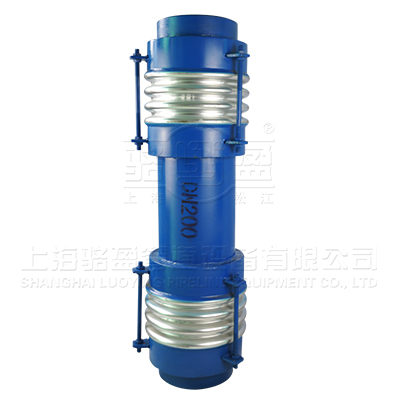

【產品名稱】：BYZMF型煤粉管道新型三向波紋補償器
【產品別名】：三向波紋補償器、煤粉管道波紋補償器
【產品規格】：【DN300mm-DN600mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
在線咨詢
購買熱線： 021-622-00727
BYZMF型煤粉管道新型三向波紋補償器工作可靠、性能良好、結構緊湊等優點，良好的材質能夠適應多種復雜特殊的安裝環境，密封性能優良確保了管道運行的穩定性，大大減少了人工的維護時間。能夠補償軸向，橫向和角向的位移，延長了管道的使用壽命。耐高溫、不漏粉、不積粉、位移剛度?。荒軌蛭杖我夥较蛭灰?，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
BYZMF型煤粉管道新型三向波紋膨脹節：
1、同時吸引任意方向位移時，應滿足下述計算式：
X≤XO，且，Y≤Ym式中X、Y為實際軸向和橫向補償量，Y可以是任意向橫向位移的矢量和。
2、產品代號中的1要按所需長度填寫，如WZMF500×8-J-2200，則產品的交付長度為2200毫米。
3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。
BYZMF型煤粉管道新型三向波紋膨脹節設計依據：
由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，我廠設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償?shù)男乱蟆?br />
設計壓力：PN≤0.5MPa
設計溫度：T＝450℃
BYZMF型煤粉管道新型三向波紋膨脹節適用范圍：
適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。
適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。該產品耐高溫、不漏粉、不積粉、位移剛度?。荒軌蛭杖我夥较蛭灰?，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
近日，宜昌市供銷社吉信資產經營有限公司與廣東致順化工~設備有限公司項目合作簽約儀式舉行。雙方在平等自愿、優勢互補、共同發展的原則上，通過PPP模式，開展再生資源回收利用項目的合作。
該項目分為三期規劃，總投資1.2億元。一期建設月消耗500噸的回收塑料再生改性項目；二期開展廢塑料垃圾袋、農膜的回收與處理，啟動建設民居生活垃圾廢塑料袋處理示范工程；三期開展下游塑料制品的生產與銷售；很終形成全市范圍內的再生資源產業閉合鏈，建成后年產值將達3億元。
該類型的波紋補償器工作可靠、性能良好、結構緊湊等優點，良好的材質能夠適應多種復雜特殊的安裝環境，密封性能優良確保了管道運行的穩定性，大大減少了人工的維護時間。能夠補償軸向，橫向和角向的位移，延長了管道的使用壽命。耐高溫、不漏粉、不積粉、位移剛度??；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。宜昌再生資源回收利用項目通過加裝該產品能夠有效的提高相關管道的位移補償功能，確保線路的穩定運行。
本合作項目將整合供銷社基層回收網點優勢與廣東致順的技術設備優勢。解決宜昌市再生資源的回收流通與農村白色污染問題；加快宜昌市再生資源循環利用的研發與產業化，填補新材料、可回收資源的技術開發與咨詢服務領域的空白，提升宜昌材料科學研究與技術開發能力。

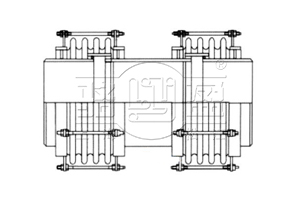

請點擊圖片看大圖

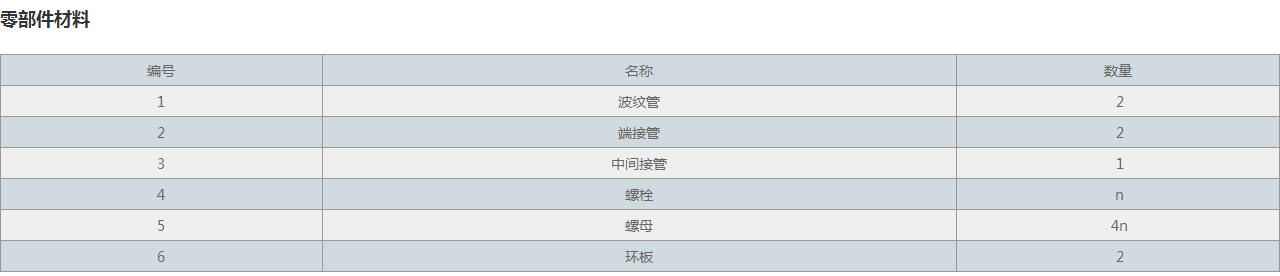

| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 中間接管 | 1 |
| 4 | 螺栓 | n |
| 5 | 螺母 | 4n |
| 6 | 環板 | 2 |
請點擊圖片看大圖

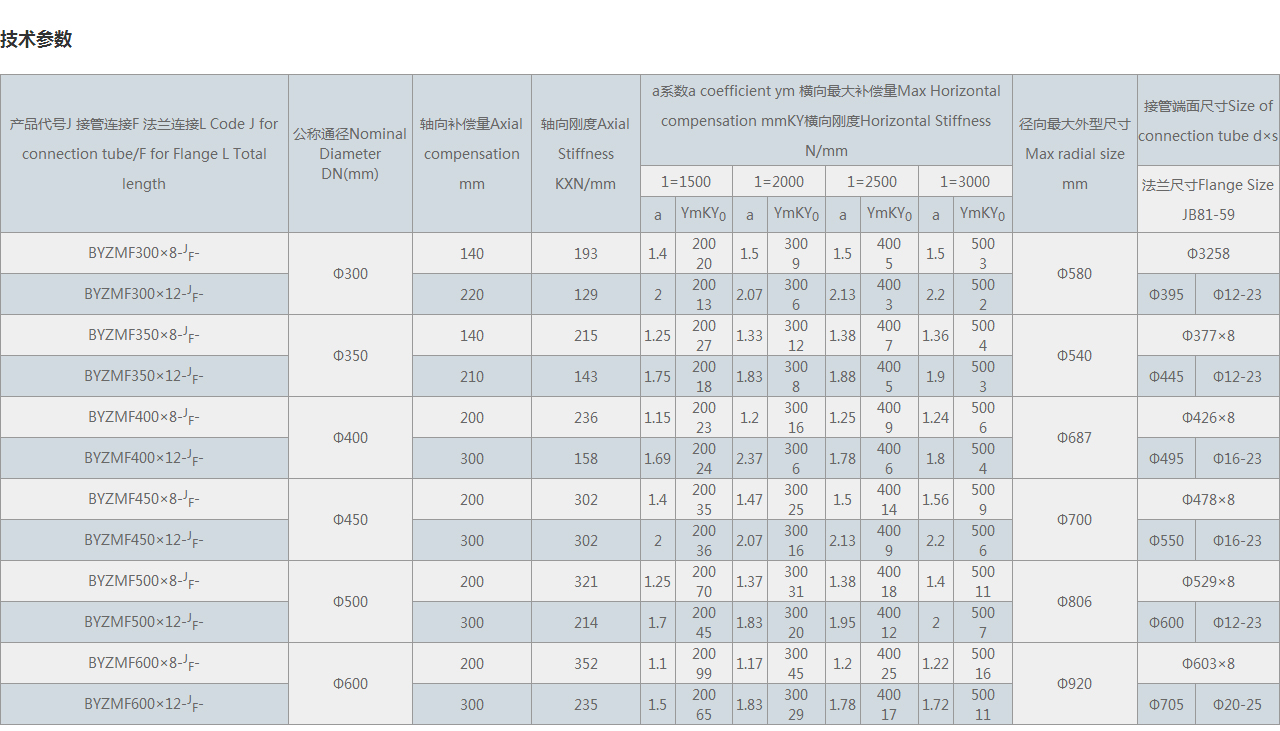

| 產品代號J 接管連接F 法蘭連接L Code J for connection tube/F for Flange L Total length |
公稱通徑Nominal Diameter DN(mm) |
軸向補償量Axial compensation mm | 軸向剛度Axial Stiffness KXN/mm | a系數a coefficient ym 橫向很大補償量Max Horizontal compensation mmKY橫向剛度Horizontal Stiffness N/mm | 徑向很大外型尺寸Max radial size mm | 接管端面尺寸Size of connection tube d×s | ||||||||
| 1=1500 | 1=2000 | 1=2500 | 1=3000 | 法蘭尺寸Flange Size JB81-59 | ||||||||||
| a | YmKY0 | a | YmKY0 | a | YmKY0 | a | YmKY0 | |||||||
| BYZMF300×8-JF- | Ф300 | 140 | 193 | 1.4 |
200 20 |
1.5 |
300 9 |
1.5 |
400 5 |
1.5 |
500 3 |
Ф580 | Ф3258 | |
| BYZMF300×12-JF- | 220 | 129 | 2 |
200 13 |
2.07 |
300 6 |
2.13 |
400 3 |
2.2 |
500 2 |
Ф395 | Ф12-23 | ||
| BYZMF350×8-JF- | Ф350 | 140 | 215 | 1.25 |
200 27 |
1.33 |
300 12 |
1.38 |
400 7 |
1.36 |
500 4 |
Ф540 | Ф377×8 | |
| BYZMF350×12-JF- | 210 | 143 | 1.75 |
200 18 |
1.83 |
300 8 |
1.88 |
400 5 |
1.9 |
500 3 |
Ф445 | Ф12-23 | ||
| BYZMF400×8-JF- | Ф400 | 200 | 236 | 1.15 |
200 23 |
1.2 |
300 16 |
1.25 |
400 9 |
1.24 |
500 6 |
Ф687 | Ф426×8 | |
| BYZMF400×12-JF- | 300 | 158 | 1.69 |
200 24 |
2.37 |
300 6 |
1.78 |
400 6 |
1.8 |
500 4 |
Ф495 | Ф16-23 | ||
| BYZMF450×8-JF- | Ф450 | 200 | 302 | 1.4 |
200 35 |
1.47 |
300 25 |
1.5 |
400 14 |
1.56 |
500 9 |
Ф700 | Ф478×8 | |
| BYZMF450×12-JF- | 300 | 302 | 2 |
200 36 |
2.07 |
300 16 |
2.13 |
400 9 |
2.2 |
500 6 |
Ф550 | Ф16-23 | ||
| BYZMF500×8-JF- | Ф500 | 200 | 321 | 1.25 |
200 70 |
1.37 |
300 31 |
1.38 |
400 18 |
1.4 |
500 11 |
Ф806 | Ф529×8 | |
| BYZMF500×12-JF- | 300 | 214 | 1.7 |
200 45 |
1.83 |
300 20 |
1.95 |
400 12 |
2 |
500 7 |
Ф600 | Ф12-23 | ||
| BYZMF600×8-JF- | Ф600 | 200 | 352 | 1.1 |
200 99 |
1.17 |
300 45 |
1.2 |
400 25 |
1.22 |
500 16 |
Ф920 | Ф603×8 | |
| BYZMF600×12-JF- | 300 | 235 | 1.5 |
200 65 |
1.83 |
300 29 |
1.78 |
400 17 |
1.72 |
500 11 |
Ф705 | Ф20-25 | ||
